Временное электропитание бытовки

В ожидании штатного подключения к электросетям (а это 2-3 года еще ждать), договорились с соседом соседа о временном подключении наших двух участков к его электрощитку. От участка-донора до первого участка-акцептора по кабелю вышло 230 метров, а от него до моего участка еще 170 метров. Итого 400 метров кабеля-времянки.

Для начала я самолично подключил к щитку своего соседа. Так как мне питание брать через него, то я должен был быть уверен, что всё сделано правильно. Поэтому подрядился подобрать комплектующие и смонтировать подключение.

Сначала я думал протянуть однофазную двухпроводную линию, запитавшись от одной из фаз в ВРУ участка-донора. Нам с соседом много мощности пока не надо - освещение, электроинструмент, да всякие зарядки для телефонов.

Но оказалось, что на участок-донор выделено всего 10 кВт мощности. Это по 3 кВт на фазу. Даже если мы немного бы и отобрали от одной фазы, мы могли её сильно просадить и помешать тем самым стабильности электроснабжения нас всех. Можно было бы запитаться от двух фаз - одну мне, одну моему соседу. Но тоже нехорошо как-то. Поэтому я решил тянуть трёхфазку четырёхпроводным кабелем, и снимать по немного мощности с каждой из фаз.

В качестве магистрального кабеля был выбран самый дешёвый вариант, удовлетворяющий требованиям для временного электроснабжения - АВВГ 4х6. При сечении кабеля в 6 мм.кв. падение напряжения на 400 метрах при потребляемой мощности в 1 кВт по расчётам должно составить около 18 В, или 8.5%, что вполне удовлетворительно, учитывая, что в ВРУ напряжение составляет около 240 В на каждой фазе.

Вот как выглядел щиток ВРУ участка-донора до моего вмешательства:


В нём установлено последовательно два автомата и счётчик. То есть вводной автомат -> счётчик -> второй автомат. Вводной автомат и счётчик опломбированы, а второй автомат нет. К нему я и подключился, отсоединив его ввод и подцепив свой отвод через "орехи". После "орехов" установил трёхполюсный автомат на 16А для защиты всей нашей линии, а к нему уже подключил магистральный кабель АВВГ. Теперь щиток выглядит так:


А вот так халявно выполнено заземление этого щитка:



Сам кабель проложили просто по земле. Насколько я понял СНиП, для временного электроснабжения это допустимо. Поднимать кабель на высоту требуется только в местах прохода и проезда. Но мы выбрали трассу для прокладки кабеля таким образом, что на его пути нет ни одного прохода или проезда. Это удлиннило кабель почти вдвое, так как пришлось огибать участки, но зато упростило укладку - просто уложили его в траву и всё.

В характеристиках кабеля указано, что его можно прокладывать снаружи, но не рекомендуется прокладывать в земле. А про "по земле" ничего не сказано, стало быть это означает "снаружи" и прокладывать можно. В любом случае, 2-3 года на открытом воздухе проживёт почти любой кабель, а чёрный АВВГ и подавно.

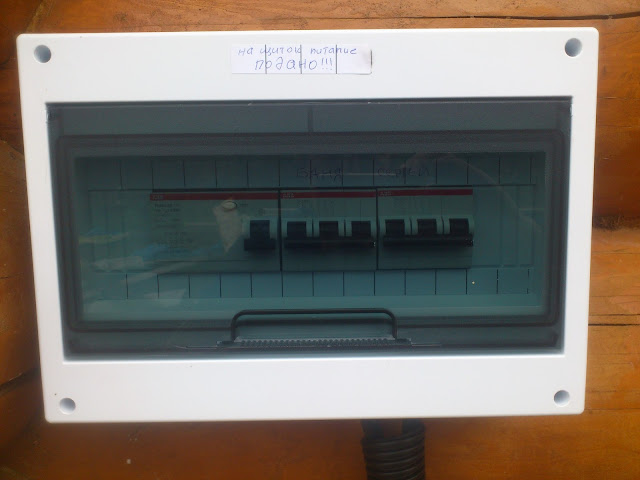

На участке моего соседа установил временный щиток на его бане, тоже своего рода ВРУ, в котором смонтировал два трёхполюсных автомата уже по 10А - один на его участок и один на мой, и УЗО на его участок:

Включил автомат в щитке-доноре и проверил напряжение (без нагрузки) в щитке соседа - на всех фазах оно было одинаково:


Два кабеля - вводной и отвод ко мне - я выпустил из щитка через одну коротенькую гофру для крепления к стене и далее на протяжении метров сорока (до развилки этих кабелей) стянул их стяжками. Метров 10 запаса свернул в бухту и припрятал у стены, этот излишек пригодится в случае проезда тяжёлой техники на участке соседа - кабель можно будет поднять:

Магистральный АВВГ на свой участок я потянул так же, по земле, в обход всех проездов и проходов. Здесь петля - это излишек одного из кабелей, метра три, справа два кабеля уходят к бане моего соседа, слева - от участка донора, внизу - ко мне:

На линии горизонта сквозь траву виднеется крыша бытовки, отсюда до неё метров 130:

Учитывая, что возможно в будущем бытовку я буду переставлять на другое место на участке, нужно было предусмотреть возможность быстрого отключения вводного кабеля. А электрощиток у меня изначально планировался внутри бытовки. Поэтому снаружи на стене установил распределительную коробку со степенью защиты IP55, куда подвёл магистральный алюминиевый ввод АВВГ, и через барьерный карболитовый клеммник продлил ввод уже внутрь бытовки к щитку медным кабелем ВВГнг-LS 4х6:


Здесь же, рядом с распределительной коробкой, установлю уличные розетки, также с защитой IP55 - для подключения разного садового инвентаря и электроинструментов, протянув к ним от щитка отдельный кабель ВВГнг-LS 3x2.5 (выходит из коробки справа). И здесь же, рядом с этой коробкой, но только под бытовкой, я вывел такой же кабель с вилкой на конце для подключения к генератору в качестве альтернативного источника электроснабжения на случай перебоев. Вилку просто спрятал под бытовкой от дождя.

Все три кабеля (ввод, на розетки и от генератора) протянул в общей гофротрубе ПНД и спрятал под карнизом бытовки, фото со снятыми наличниками и карнизом:


Внутри бытовки смонтировал простой щиток - вводной трёхполюсный автомат на 10А, трёхфазный счётчик, трёхфазное УЗО на 30 mA, реверсивный рубильник для переключения электропитания от ввода или от генератора, и несколько однополюсных автоматов на потребители. Вот такая схема ввода и щитка у меня получилась:

Для контроля наличия питания на фазах купил светодиодные сигнальные лампы:


Дешёвый реверсивный кулачковый рубильник в отдельном корпусе, который у меня был куплен давно, оказался трёхполюсным и поэтому не подошёл, а я на него рассчитывал:

Пришлось покупать дорогой реверсивный рубильник ABB с двумя дополнительными полюсами, чтобы получить четырёхполюсный:

Для монтажа щитка сначала купил кабель NYM 4x4, но его не хватило и потом докупил ещё кабель ВВГнг(А)-FRLS 4х4 (N)-1 производства "Конкорд". Отличный кабель, очень мне понравился. Он имеет тройную изоляцию с промежуточным заполнителем, как у NYM. Его легко разделывать, он имеет круглую форму:


Каждая жила имеет двойную изоляцию, лакоткань и ПВХ:

Зачищать лакоткань получилось только ножом, стриппер её не взял.

К сожалению, из-за нехватки места в самой бытовке пришлось ограничиться однорядным щитком, которых длиннее чем на 18 мест я не нашёл. В него всё не влезло, пришлось докупать ещё один маленький щиток. Смонтировал всё в двух щитках, ввод пока не подключен, идёт напрямую:



Совершенно разочаровался продукцией ABB, буду стараться больше её не покупать (к сожалению, некоторые позиции реально найти только ABB). Я так понял, что ABB хвалят из-за её доступности по цене, и, как сдедствие, большей распространённости. На деле же это редкостное говно. Шестиамперные автоматы попросту разломились на две половинки в районе клеммы при затяжке кабеля. Ужас. А реверсивный рубильник оказался тоже совершенно ублюдочным девайсом - он хоть и монтируется на DIN-рейку, но по формату намного меньше стандартных модулей, отчего провален куда-то внутрь и выпячивает свои клеммы сквозь панель щитка. Шаг его модулей меньше стандартных, обычная гребёнка в него не влезет (хотя это позволило мне впихнуть его в щиток). Собран он простым механическим соединением двух трёхполюсных модулей с нахлабученным механизмом взаимоисключающего переключения. Вся конструкуция хлипкая, соединения гуляют. Клюв провернуть тяжело, идёт с люфтом и хрустом. В общем, и на вид, и на ощупь неприятный девайс:

Ни в какое сравнение качество исполнения Legrand или Schneider Electric, впредь ориентироваться буду только на них. Не верю, что ABB может быть надёжнее в долгосрочной работе при таком говённом качестве исполнения.

Всё готово, подключил ввод штатно (снаружи кабели входят через отверстие в стене, расположенное за задней стенкой щитка, за счётчиком):

Кстати, снова порадовался наличию у меня реноватора. Такой специнструмент обычно пригождается редко, но метко. Отверстие в стене для кабелей оказалось высоковато, потребовалось срочно прорезать его пониже. Не знаю, чем ещё я смог бы сделать это за две минуты, да и вообще сделать.

Включил вводной рубильник. Здесь меня ждало ещё одно разочарование, на этот раз говнокитаевским иэком, одна из трёх сигнальных ламп оказалась дохлой (все фазы были в наличии):

В верхней части щитка пропилил отверстие под кабель-канал 60х40, все кабели в бытовку выйдут через него:

Всё, щиток готов, осталось только заземление сделать и можно тянуть внутренню проводку:

Классный счётчик, очень понравился:






Заземление пока не делал. Думаю как.

Затраты
  • Кабель АВВГ 4х6, 170 м - 6058 руб. (ЭТМ)
  • Кабель ВВГнг(А)-LS 4х6, 10 м - 1214 руб. (ЭТМ)
  • Кабель ВВГнг-LS 3х2,5, 20 м - 1220 руб. (Петрович)
  • Кабель NYM 4х4 для разделки на жилы и монтажа щитка, 2 м - 223 р. (Метизы)
  • Кабель ВВГнг(А)-FRLS 4х4 (N)-1, Конкорд, 5 м - 792 руб. (ЭТМ)
  • Щит распределительный навесной ЩРн-18з IP31 с замком - 858 руб. (ЭТМ)
  • Щит ЩРн-П-6 пластиковый IP65 Kaedra, Schneider Electric - 1063 руб. (ЭТМ)
  • Счётчик трёхфазный НЕВА МТ 324, Тайпит  - 4300 руб. (Росэнергоснаб)
  • Автомат трехполюсный ABB на 10А (SH203L C10) - 500 руб. (ЭТМ)
  • Автомат однополюсный Schneider Electric на 10А (BA63), 2шт - 308 руб. (ЭТМ)
  • Автомат однополюсный ABB на 6А (SH201L C6), 2шт - 374 руб. (ЭТМ)
  • УЗО четырёхполюсное ABB на 25А/30мА (FH204 AC-25/0,03) - 2284 руб. (ЭТМ)
  • Реверсивный рубильник ABB на 25А (OT25F3С), 1 шт - 4320 руб. (Минимакс)
  • Доп. полюс ABB (OTPS40FPN1) левый, 1 шт - 387 руб. (Минимакс)
  • Доп. полюс ABB (OTPS40FPN2) правый, 1 шт - 387 руб. (Минимакс)
  • Ручка для реверсивного рубильника, 1 шт - 230 руб. (Минимакс)
  • Лампа сигнальная AD22DS LED зеленая 230В, 3 шт - 256 руб. (ЭТМ)
  • Сальник d25мм серый (диам. отв. 32мм), 3 шт - 27 руб. (ЭТМ)
  • Сальник PG-19 диаметр кабеля 12-15 IP54, 10 шт - 312 руб. (ЭТМ)
  • Коробка распределительная 150х110х070 IP55 КМ41242 - 110 руб. (ЭТМ)
  • Розетка двойная с заземлением с крышкой IP 55 Makel - 514 руб. (Петрович)
  • Стяжка для кабеля 4,8х200мм черная, ДКС, 100 шт - 229 руб. (Петрович)
  • Труба ПНД 40 мм гофрированная с зондом, 15 м - 714 руб. (Петрович)
  • Клеммник карболитовый на 4 контакта - 38 руб. (Метизы)
  • Клеммники нулевые на DIN-рейку, 3 шт - 150 руб. (Петрович)
  • Пресс-клещи ПК-35, КВТ - 2159 руб. (Техэлектро)
  • Инструмент для снятия изоляции WS-07, КВТ - 1579 руб. (Техэлектро)
Подытог: 30606 руб.
ИТОГО: 320412 руб.
